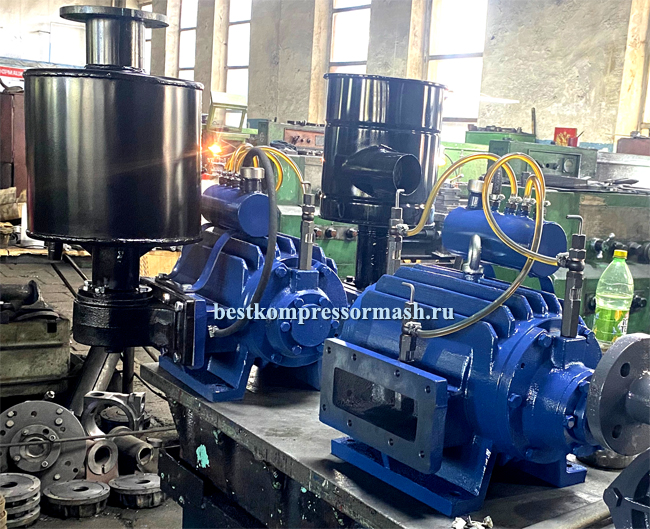

Компрессор ВР-8/2,5

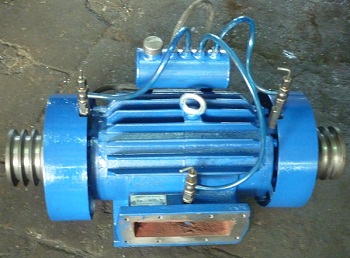

Компрессор роторный ВР-8/2,5



Компрессор ВР-8



Компрессор роторный ВР-8



Компрессор ВР-8/2,5 на цементовоз на муковоз



Компрессор роторный ВР-8/2,5 на цементовоз



Компрессор ВР-8/2,5 для перекачки сыпучих материалов








Компрессор роторный ВР-8/2,5

ЦЕНА компрессора и системы смазки- 63 000 рублей с НДС.

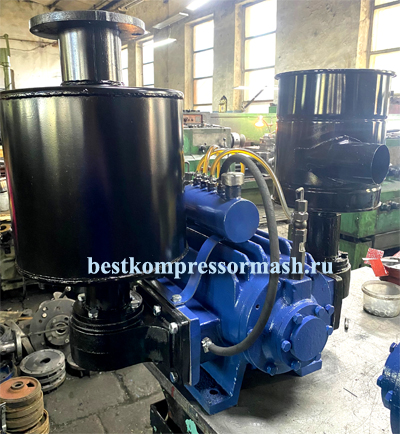

Базовый ВР-8/2.5 (Система смазки, Шкив, Защита, Воздушный фильтр) - 65 000 руб. с НДС

Компрессор роторный ВР-8/2,5

Полная комплектация ВР (Система смазки, Шкив, Защита, Воздушный фильтр, Масловлагоотделитель ) - цена 70 000 руб. с НДС

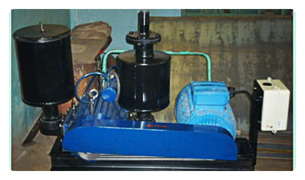

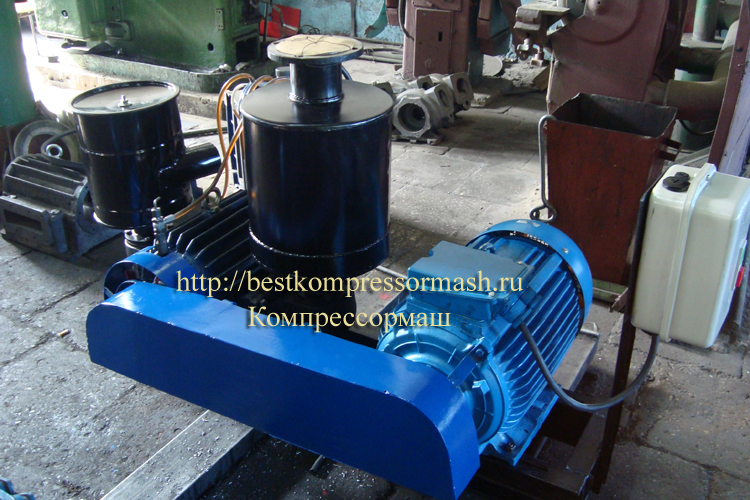

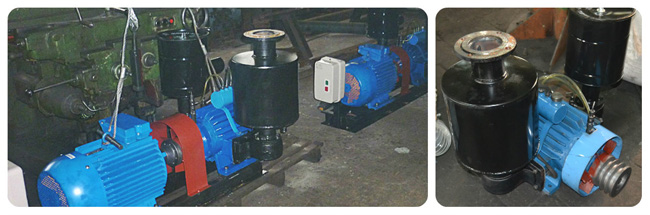

Компрессорная станция ВР-8/2.5 - цена 120 000 руб. с НДС


Назначение

Компрессор роторный ВР-8/2,5 предназначен для аэрозольтранспорта сыпучих материалов. Работает в режиме компрессора и в режиме вакуум насоса. Привод осуществляется от коробки отбора мощности транспортного средства.



Основные области применения

Компрессор ВР 8/2,5 устанавливается на муковозах, цементовозах, золовозах, разбрасывателях удобрений, а так же стационарно в помещениях или под навес. В качестве вакуум-насоса на жидконаливные цистерны.



Технические характеристики Компрессора ВР 8/2,5

Режим компрессора
Производительность, приведенная к начальным условиям, м3/мин
8
Давление начальное, кгс/см2
атмосферное
Давление конечное номинальное, абсолютное, Мпа
0,26
Режим вакуум-насоса
Разряжение во всасывающем патрубке номинальное, Мпа или м/вод.ст
0,046 или 4,6
Общие показатели
Тип
роторный
Вращение
правое / левое
Производительность, м3/мин
8
Давление номинальное абсолютное, ПА (кгс/см2)
0,25 (2,5)
Разрежение (м/вод.ст.)
4,6
Потребляемая мощность, кВт
22
Частота вращения ротора, об/мин
1500
Охлаждение
воздушное
Объем масляного бака, л
2,5
Габаритные размеры, мм
710x760x670
Масса без масла и ЗИП, не более, кг
170
Уровень звука на рабочем месте дБА, не более
80


Принцип работы и устройство изделия

Внутри корпуса 1 расположен ротор 2 с пазами, в которых помещены пластины З.Ось вращения ротора смещена относительно оси корпуса. При вращении ротора пластины (за счет центробежных сил ) перемещаясь в пазах и прижимаясь к корпусу создают воздушные камеры переменного объема. Воздух ( газ) поступает в компрессор через всасывающий патрубок 4 захватывается и отсекается пластинами в зоне всасывания А, далее происходит сжатие воздуха до рабочего давления в зоне сжатия В и выброс воздуха через напорный патрубок С. На всасывающий патрубок установлен фильтр 5. Рабочая камера снабжена системой подачи масла. Из бака 6 масло подается во всасывающий патрубок и далее под давлением в рабочую зону компрессора. Бак снабжен краном 7, отсекающим подачу масла в период простоя компрессора (перед началом работы компрессора кран открыть, после окончания работы закрыть). Подшипники ротора смазываются независимо от рабочей камеры консистентной высокотемпературной смазкой. Охлаждение компрессора воздушное. Вентилятор установлен на шкив компрессора.


За более подробной информацией обращайтесь к нашим менеджерам по тел. (84140) 26-3-73 или присылайте заявку по электронной почте.
