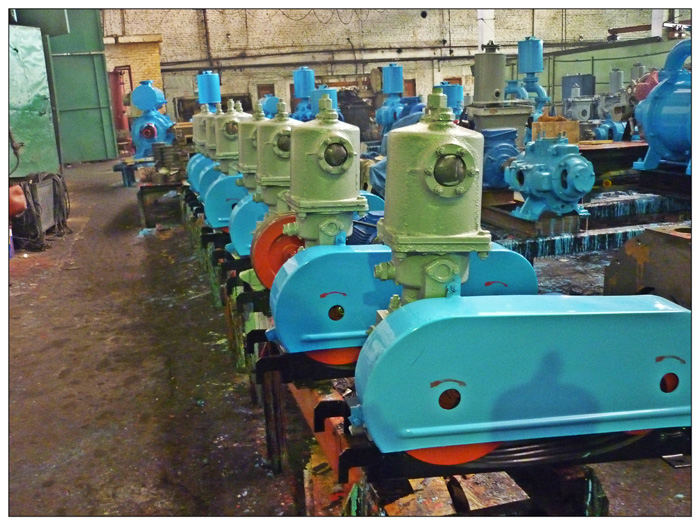

Назначение Расшифровка условного обозначения компрессора КВД-Г и КВД-М: - КВД - компрессор высокого давления - Г - смонтирован на горизонтальной плите - М - в морском исполнении Компрессор марки КВД-Г представляет собой установку, в которой компрессор и электродвигатель смонтированы на горизонтальной чугунной плите в виде агрегата. Компрессор приводится в движение клиновыми ремнями от электродвигателя. Шкивы и приводные ремни закрыты защитным кожухом. Натяжение ремней осуществляется перемещением электродвигателя, для чего на плите крепится планка с упорными болтами. К фундаменту плита должна крепиться анкерными болтами. Компрессоры предназначены для наполнения сжатым воздухом пусковых баллонов двигателей типа дизелей. Компрессоры могут быть использованы в любой отрасли народного хозяйства, где требуется сжатый воздух аналогичных параметров. Компрессор КВД-Г изготавливается: 1. Для поставок в районы с умеренным и холодным климатом в климатическом исполнении "УХЛ", категория размещения "4" 2. Для поставок в районы, как с сухим, так и с влажным тропическим климатом в климатическом исполнении "Т", категории размещения "3" по ГОСТ 15150-69

Основные области применения Керамические заводы в технологических линиях производства плитки, санфаянса, посуды.

Технические характеристики Производительность, приведенная к условиям всасывания, м3/мин 0,166 Давление абсолютное, кГс/см2 - -всасывания атмосферное -нагнетания 61 Охлаждение воздуха (газа) водяное Мощность электродвигателя, кВт 4,0 Скорость электродвигателя, об/мин 1500 Масса, кг 175

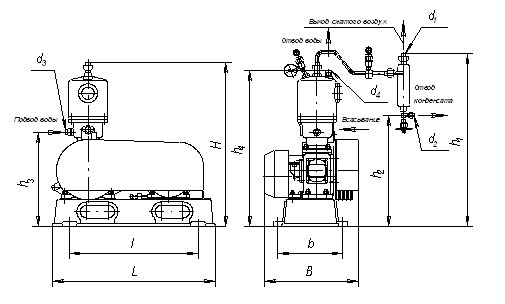

Габаритные, установочные и присоединительные размеры, мм

L I H h3 h4 B b d1 d2 d3 d4 600 770 780 449 740 430 305 13 9,5 G3/8 G3/8
