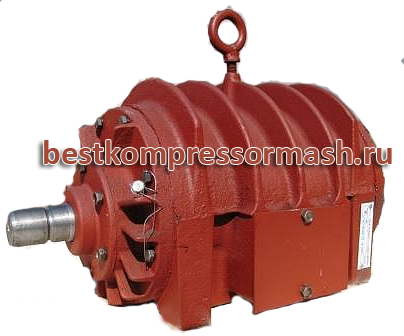

Назначение Насос вакуумный КО-503 пластинчато-роторный предназначен для создания вакуума или избыточного давления в цистернах вакуумных машин типа КО на базе шасси автомобилей ГАЗ, ЗИЛ, КАМАЗ, УРАЛ и МАЗ при температуре окружающего воздуха от -20 до +40оС. ТУ 3648-002-50341404-05. Пластинчато-роторный насос под маркировкой КО-503.02.14 000 устанавливается на ассенизатор, С помощью насоса осуществляется основная функция машины — выкачивание нечистот из канализации. Насос КО-503 бывает правого и левого вращения. Для дизельной машины нужно купить насос КО-503 с правым вращением ротора, а для карбюраторной — с левым. Для определения вращения насоса нужно посмотреть на направление стрелки, нарисованной на корпусе. Взгляд со стороны торца вала поможет определить вращение, если вал вращается по движению часовой стрелки, то вращение правое, если против часовой стрелки - левое. Основный принцип работы вакуумного насоса КО-503 это нагнетание воздуха в цистерну или создании вакуума внутри нее. За счет этого происходит откачивание или закачивание отходов внутрь. Система смазки для насоса ко-503 Лопатки к насосу КО-503

Технические характеристики НАИМЕНОВАНИЕ ПАРАМЕТРА НАИМЕНОВАНИЕ МОДЕЛИ НАСОСА КО-503 КО-505 КО-510 Потребляемая мощность, кВт 6,0+-0,6 9,0+-0,6 9,0+-0,6 Производительность при P=0, куб.м./час 240,0+-20,6 310,0+-20,0 360,0+-20,0 Номинальная частота вращения ротора, об/мин 1450 1150 1450 Направление вращения ротора Правое, левое Правое, левое Правое, левое Максимальное разряжение, МПа 0,085 0,085 0,085 Рабочее давление, МПа, не более 0,06 0,06 0,06 Температура насоса, оС, не более 80 80 80 Коэффициент полезного действия 0,8-0,9 0,8-0,9 0,8-0,9 Масса, кг, не более 85 125 125 Габаритные размеры, мм, не более: - длина - ширина - высота 470 280 225 520 300 285 670 310 338
