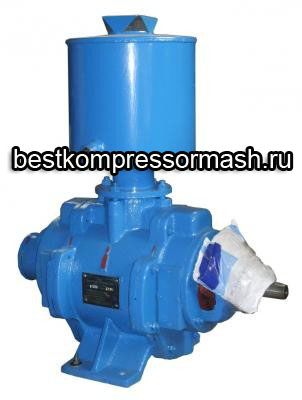

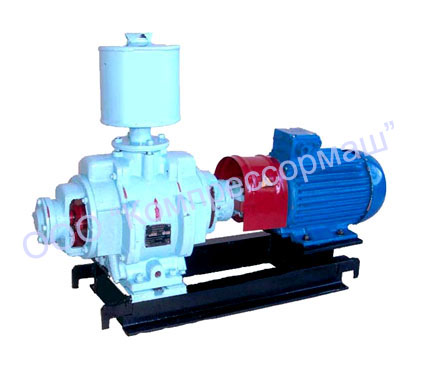

Назначение Водокольцевые вакуум- насосы предназначены для создания вакуума или отсоса газов, не агрессивных к серому чугуну, из закрытых аппаратов. Одними из распространенных в промышленности среди волокольцевых являются насосы ВВН 1-3, где цифра 3 - округленное быстродействие в 3,33 м3/мин. В состав агрегата ВВН1-3 входят: Насос, асинхронный электродвигатель, установленные на общую раму и соединенные между собой через упругую муфту.

Основные области применения Химическая, пищевая, целлюлозно- бумажная, нефтяная, газовая и другие отрасли промышленности.

Технические характеристики Производительность, приведенная к условиям всасывания, м3/мин 3,33+/-10% Давление абсолютное, кГс/см2 - -всасывания 0,4 -нагнетания атмосферное Мощность электродвигателя, кВт 7,5 Скорость электродвигателя, об/мин 1500 Масса, кг 240

Габаритные, установочные и присоединительные размеры, мм L I H h1 h2 h3 h4 B b d1 d2 d3 d4 1145 778 747 254 132 537 - 352 292 62 G1/2-B G3/4-B -
