Компрессорная станция ВР-8/2,5  для перекачки  цемента, муки.

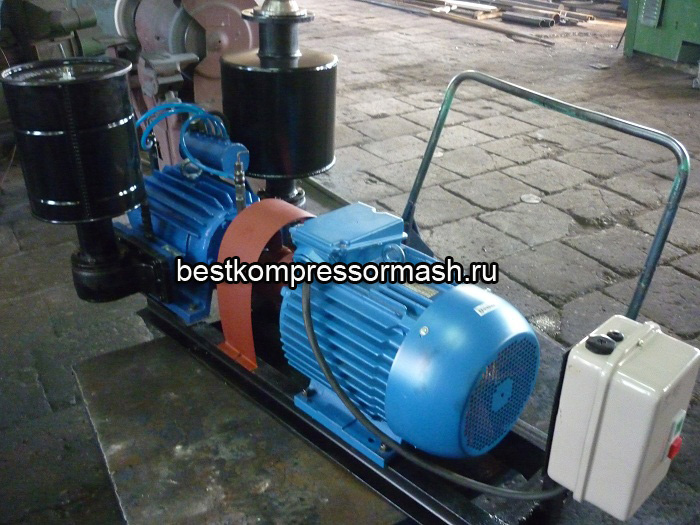

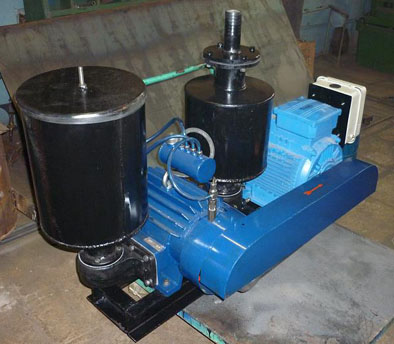

Компрессорная станция ВР-8/2,5

( цена - 120 000 рублей с НДС )


Назначение

Стационарная установка на базе компрессора ВР-8/2,5 с приводом от электродвигателя через муфтовое соединение или клино-ременную передачу предназначена для загрузки или выгрузки сыпучих материалов из закрытых емкостей.



Основные области применения

Устанавливается на муковозах, цементовозах, разбрасывателях удобрений, а так же стационарно в помещениях или под навес. В качестве вакуум-насоса на жидконаливные цистерны.



Технические характеристики

Режим компрессора
Производительность, приведенная к начальным условиям, м3/мин
8
Давление начальное, кгс/см2
атмосферное
Давление конечное номинальное, абсолютное, Мпа
0,26
Режим вакуум-насоса
Разряжение во всасывающем патрубке номинальное, Мпа или м/вод.ст
0,046 или 4,6
Общие показатели
Тип
роторный
Вращение
правое / левое
Производительность, м3/мин
8
Давление номинальное абсолютное, ПА (кгс/см2)
0,25 (2,5)
Разрежение (м/вод.ст.)
4,6
Потребляемая мощность, кВт
22
Частота вращения ротора, об/мин
1500
Охлаждение
воздушное
Объем масляного бака, л
2,5
Габаритные размеры, мм
1370x720x110
Масса, кг
470
Уровень звука на рабочем месте дБА, не более
80


Принцип работы и устройство изделия

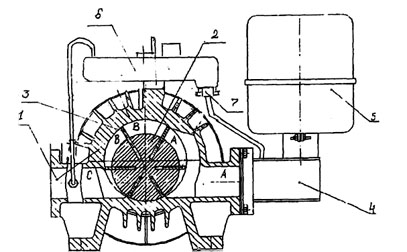

Внутри корпуса 1 расположен ротор 2 с пазами, в которых помещены пластины З.Ось вращения ротора смещена относительно оси корпуса. При вращении ротора пластины (за счет центробежных сил ) перемещаясь в пазах и прижимаясь к корпусу создают воздушные камеры переменного объема. Воздух ( газ) поступает в компрессор через всасывающий патрубок 4 захватывается и отсекается пластинами в зоне всасывания А, далее происходит сжатие воздуха до рабочего давления в зоне сжатия В и выброс воздуха через напорный патрубок С. На всасывающий патрубок установлен фильтр 5. Рабочая камера снабжена системой подачи масла. Из бака 6 масло подается во всасывающий патрубок и далее под давлением в рабочую зону компрессора. Бак снабжен краном 7, отсекающим подачу масла в период простоя компрессора (перед началом работы компрессора кран открыть, после окончания работы закрыть). Подшипники ротора смазываются независимо от рабочей камеры консистентной высокотемпературной смазкой. Охлаждение компрессора воздушное. Вентилятор установлен на шкив компрессора.


За более подробной информацией обращайтесь к нашим менеджерам по тел. (84140) 26-3-73 или присылайте заявку по электронной почте.
