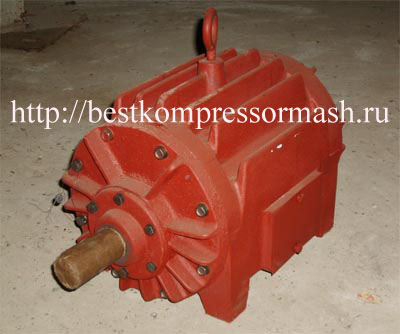

Назначение Насос вакуумный КО-505 пластинчато-роторный предназначен для создания вакуума или избыточного давления в цистернах вакуумных машин типа КО на базе шасси автомобилей ГАЗ, ЗИЛ, КАМАЗ, УРАЛ и МАЗ при температуре окружающего воздуха от -20 до +40оС. ТУ 3648-002-50341404-05. Насос вакуумный КО-505а является важнейшей деталью машины КО-505, КО-515А, КО-520. Насос КО-505 состоит из: чугунный корпус с ребрами охлаждения, две крышки корпуса, два подшипника, ротор и шесть текстолитовых лопаток. В корпусе имеются отверстия для принудительной смазки насоса. На корпусе насоса крепится система смазки, которая смазывает подшипники и всасывющую полость насоса. Количество подаваемого масла регулируется регулировочными винтами. Принцип работы вакуумного насоса КО-505а основан на перегоне воздуха вращающимися на роторе текстолитовыми лопатками. Лопатки во время работы соприкасаются с внутренними стенками насоса и нуждаются в постоянной смазке. Маркировка: 1. Насос КО-505А 0215100 - левое вращение ротора. 2. Насос КО-505А 0215100-02 - правое вращение ротора. Нельзя перегревать корпус насоса более 80°C. Постоянно следить за расходом масла через масленки. Содержать насос КО-505 в чистоте

Технические характеристики НАИМЕНОВАНИЕ ПАРАМЕТРА НАИМЕНОВАНИЕ МОДЕЛИ НАСОСА КО-503 КО-505 КО-510 Потребляемая мощность, кВт 6,0+-0,6 9,0+-0,6 9,0+-0,6 Производительность при P=0, куб.м./час 240,0+-20,6 310,0+-20,0 360,0+-20,0 Номинальная частота вращения ротора, об/мин 1450 1150 1450 Направление вращения ротора Правое, левое Правое, левое Правое, левое Максимальное разряжение, МПа 0,085 0,085 0,085 Рабочее давление, МПа, не более 0,06 0,06 0,06 Температура насоса, оС, не более 80 80 80 Коэффициент полезного действия 0,8-0,9 0,8-0,9 0,8-0,9 Масса, кг, не более 85 125 125 Габаритные размеры, мм, не более: - длина - ширина - высота 470 280 225 520 300 285 670 310 338
